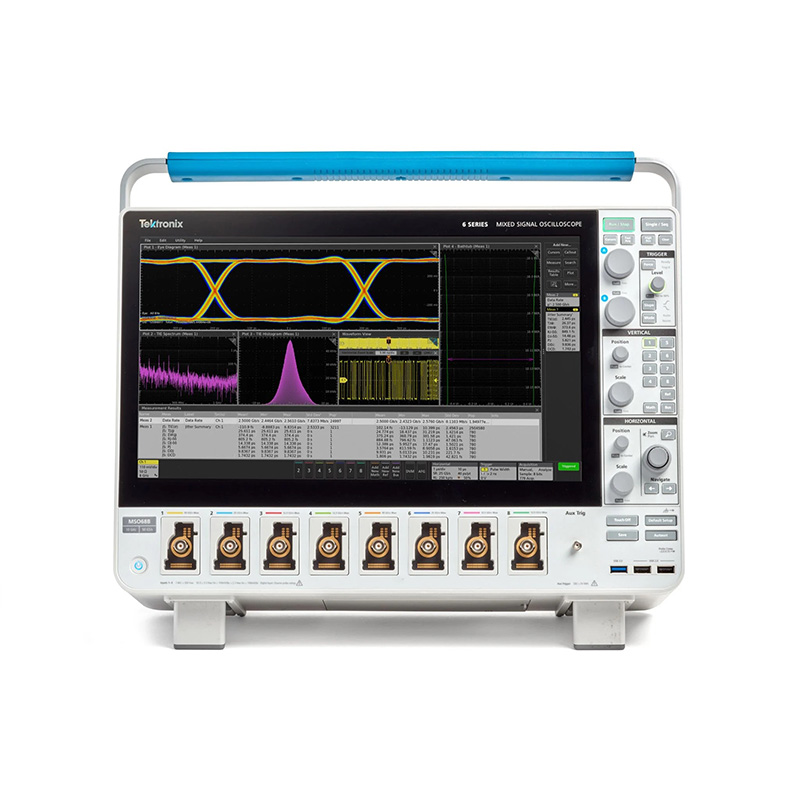

Tektronix/泰克 MSO64B 混合信號示波器，1 GHz至10 GHz

使用1 GHz至10 GHz帶寬對高速設計進行故障排除和驗證。以低噪音和高達50GS/s的采樣率獲得的測量。用6通道和8通道的型號示波器看到更多設計細節。

6 系列 B MSO混合信號示波器 概述 B 版本新增功能 更多通道 4、6 和 8 通道型號 噪音更低 在所有垂直范圍內具有行業領先的噪聲性能（滿刻度百分比） 帶寬更高 1-8 GHz 仍然可用。已添加 10 GHz 采樣靈活 2 通道采樣率為 50 GS/s 4 通道采樣率為 25 GS/s 4 通道以上采樣率均為 12.5 GS/s 簡化 所有用戶數據均存儲于可移動固態硬盤驅動器上 超低噪聲 示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。 5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率 1 mV/div 和 1 GHz 時的噪聲 <55 ?V 50 mV/div 和 10 GHz 時的噪聲 <1.25 mV

同步多通道頻譜分析

獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。 任何模擬通道均可視為波形、頻譜或兩者 射頻頻率或幅度變化時繪圖和觸發 頻譜和時域波形同步以與射頻和時域事件相關聯 頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制 簡化的高級分析 在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。 自動化測量與趨勢分析 Spectrum View（頻譜視圖）同步多通道頻譜分析 高級抖動分析 高級功率分析 低噪聲紋波測量 內存分析和調試 高速串行一致性 保真度從探頭端部開始 通過 4、6 或 8 FlexChannel輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。 內置 1 MΩ 至 50 Ω 輸入端 每個輸入附帶 1 GHz 低負載無源探頭 TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭 TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 - 非常適合測量高速通信

規格概述 輸入通道 4、6 或 8 FlexChannel 輸入。 每個 FlexChannel 提供一個模擬信號輸入或者連接 TLP0581 探頭實現 8 路數字邏輯輸入 帶寬1 1、2.5、4、6、8 或 10 GHz 采樣率 2 模擬通道上為 50 GS/s 4 模擬通道上為 25 GS/s 4 以上模擬通道上為 12.5 GS/s 記錄長度 1 在所有模擬/數字通道上高為 1 G 樣點 信號發生器1 13 種標準波形，加上任意波形 數字電壓表2 4 位 觸發頻率計數器2 8 位 顯示器 15.6 英寸 (385 mm) TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏
