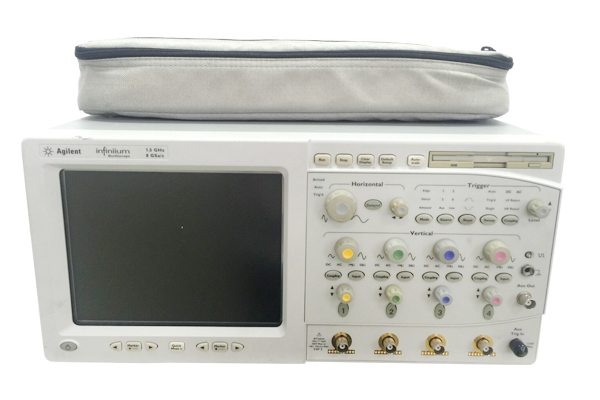

名稱：安捷倫Agilent54845B數字示波器

　　1.5 GHz 帶寬

　　高達8 GSa/s的取樣速率

　　輸入通道數 4

　　簡潔、使用windows圖形化用戶界面的模擬面板

　　作用域與16700個邏輯分析器的時間相關性

　　可使用web的遠程控制和e-mail觸發

　　對于低/全/高速usb設備的USB 2.0測試選項

　　語音控制選項，可實現無手操作

　　通信掩碼測試工具選項

　　被動測試必須單獨排序

　　輸入通道數 4

　　模擬帶寬50Ω(-3dB)

　　上升時間 50Ω 54845B 233ps 54846B 178ps

　　輸入阻抗 1MΩ±1﹪(12pF典型值),50Ω±1.5﹪

　　靈敏度 2mV/div至2V/div(1MΩ)1mV/div至1V/div(50Ω)

　　輸入耦合 1MΩ:AC,DC; 50Ω:DC

　　垂直分辨率 8 bits, ≥12 bits (啟動平均功能)

　　通道間的隔離 DC至100MHz: 50dB

　　(具有相同垂直設置的任意兩個通道) ＞100 MHz至1GHz:28dB

　?。?GHz至2.25GHz:24dB

　　直流增益精度 ±1%滿刻度(在通道標度滿分辨率下)

　　最大輸入電壓

　　1 MΩ ±100V(DC+AC)[AC＜10kHz],CAT I

　　50Ω 5 Vrms, CAT I名稱：安捷倫Agilent54845B 數字示波器

　　1.5 GHz 帶寬

　　高達8 GSa/s的取樣速率

　　輸入通道數 4

　　簡潔、使用windows圖形化用戶界面的模擬面板

　　作用域與16700個邏輯分析器的時間相關性

　　可使用web的遠程控制和e-mail觸發

　　對于低/全/高速usb設備的USB 2.0測試選項

　　語音控制選項，可實現無手操作

　　通信掩碼測試工具選項

　　被動測試必須單獨排序

　　輸入通道數 4

　　模擬帶寬50Ω(-3dB)

　　上升時間 50Ω 54845B 233ps 54846B 178ps

　　輸入阻抗 1MΩ±1﹪(12pF典型值),50Ω±1.5﹪

　　靈敏度 2mV/div至2V/div(1MΩ)1mV/div至1V/div(50Ω)

　　輸入耦合 1MΩ:AC,DC; 50Ω:DC

　　垂直分辨率 8 bits, ≥12 bits (啟動平均功能)

　　通道間的隔離 DC至100MHz: 50dB

　　(具有相同垂直設置的任意兩個通道) ＞100 MHz至1GHz:28dB

　　＞1GHz至2.25GHz:24dB

　　直流增益精度 ±1%滿刻度(在通道標度滿分辨率下)

　　最大輸入電壓

　　1 MΩ ±100V(DC+AC)[AC＜10kHz],CAT I

　　50Ω 5 Vrms, CAT I
