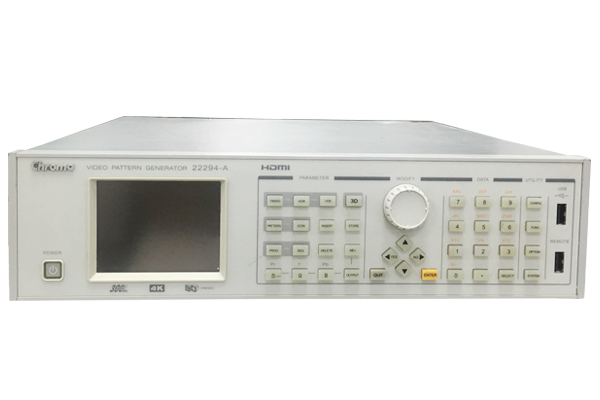

名稱：致茂chroma 22294-A 視頻信號發生器

　　主要特點：

　　-HDMI TMDS Clock 支援至hm+RgvKtz9QaeQvgdiinfIOnALmzYfgGxpsj

　　-支援4K x 2K 24/30Hz輸出

　　-支援1080p 120Hz輸出

　　-支援1080p 3D格式(Full) /Frame Packing

　　-符合HDMI 1.4b 標準

　　-支援24 / 30 / 36位元色深

　　-3D 標準格式輸出

　　-ARC 音頻回溯功能

　　-HEC 網路測試功能

　　-色域標準 / Adobe RGB / Adobe YCC601 / xvYCC

　　-4個 HDMI port 輸出

　　-類比RGB頻率 300MHz

　　-數位 DVI頻率 330MHz

　　-支援 HDCP功能

　　-/ CVBS / SCART / RGB /色差端子 / D端子

　　-NTSC / PAL / SECAM 信號

　　-EDID 讀出/寫入/比對/分析

　　-光纖 / 同軸音頻輸入 (SPDIF)

　　-支援圖形動態位移功能 ()

　　-內建中國高清標準檢測圖像 / 3D測試圖像

　　-ESD保護電路

　　-前方USB及控制介面

　　-圖形化操作編輯介面

　　可編程視頻信號圖形產生器具 備各種視頻標準類比/數位信號輸出功能，內建 高速繪圖核心可提供各種解析度顯示設備標準檢 測信號與圖像，符合現今及未來各種多媒體顯示 器產業研發與測試應用需求。

　　本產品支援最新高解析多媒體數位影音傳輸介 面HDMI V1.4b規范，其主要特點：

　　一、支援4K x 2K超高解析度

　　-數位介面HDMI支援至300MHz，DV I支援至 330MHz(Dual link)，類比介面RGB信號支援300MHz，高頻寬信號輸出能力可支援新一代4K x 2K超高解析度顯示設備檢測。

　　二、3D標準格式信號輸出

　　-完整支援HDMI規范定義3D格式，內建豐富3D 檢測圖像，并提供使用者自行置入3D圖片輸出 各種3D格式功能(左右圖像分開，圖像檔案格式 為) 。

　　三、完整支援HDMI規范定義功能

　　-具備HEAC( / Audio Return Channel)/ /HDCP/CEC/EDID等功能，并支24/30/36 位元色深(RGB或YCbCr)與新一代色彩標準xvYCC/ /Adobe RGB/Adobe YCC601 。

　　四、多信號端口同時輸出功能

　　-本機具備4組HDMI輸出端口，支援多種信號 端口同時輸出能力，符合現今多輸入端口顯 示設備測試應用需求。類比信號方面本機提 供RGB(BNC/D-Sub)與色差信號(YPbPr/) ，可輸出各種標準信號格式供傳統類比介面檢測 使用。在數位DVI輸出信號，其點頻率最高可達 330MHz，且支援雙通道HDCP，適用于高解析度 顯示器檢測。

　　- 在TV輸出信號規格方面，22294-A可輸出符合 NTSC、PAL、SECAM規范信號，支援CVBS與Y/C 分離信號格式，提供BNC//SCART輸出端 口。并可支援電視的特殊功能測試，如隱藏式字 幕 (Closed Caption) 、頻道鎖碼 ()和電傳文 訊() 。

　　-采用全彩式圖形化介面及超大容 量的儲存記憶體，并內建多種特殊測試圖像，如 ：xvYCC、HDCP、、Deep color、CEC 、 及中國高清檢測圖像等，提供使用更簡 易快速的測試判定，可有效節省時間，提升產能 達到成本控制。另外使用者除了可單機透過面板 編輯外，亦可利用遠端遙控器取代或搭配應用軟 體VPG Master自行編輯各種測試程序及參數，其 簡易操作介面及完整測試功能將可適用于所有視 訊及相關產業之研究開發、生產測試或品質驗證 應用。
