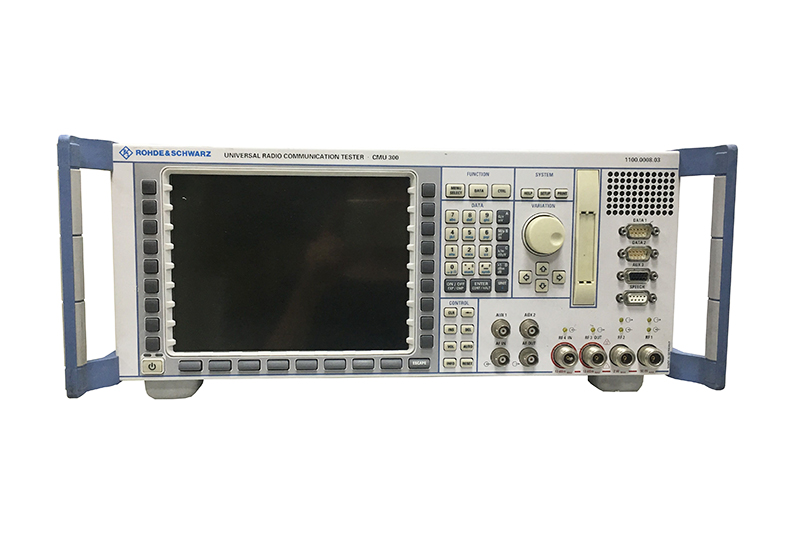

名稱：羅德與施瓦茨R&S CMU300 綜合測試儀

-選擇性功率計

-具有可選分辨率帶寬(RBW) 和高級觸發與定時功能的頻譜分析儀(10 MHZ - 2.7GHz)

-時域測量（零跨度模式）

-生成連續波(CW)/單邊帶(SSB)/調幅(AM) 信號

附加功能：

-IEEE接口

-RS-232-C接口

-2 個PCMCIA插槽

-后面板上的參考頻率輸入/輸出

-基于高分辨率TFT彩色顯示屏的新的成熟的操作方式

GSM/EDGE測試模式

-非信令模式

此模式尤其適用于無信令行為的RF 板/模塊進行測試。測量一開始就完全獨立于外部觸發信號或信令信息。只要有功率加在儀器的輸入端口，測試儀就開始對輸入的RF 信號進行采樣。在計算并顯示了相應RF 參數后，儀器就做好了進行下一次測量的準備。CMU300支持在相應調制方式與訓練序列（midamble）下，所有GSM/EDGE規范的發射參數的測量。另外，CMU300還能夠在10 MHz 至2.7 GHz的頻率范圍內生成具有相應訓練序列（midamble）和調制方式的GSM/EDGE信號。分析儀和發生器的功能之間沒有，也就是說，上行鏈路的信號與下行鏈路的信號之間可具有任意的信道間隔。

-信令模式

支持某種程度信令的測試模塊或基站會用到信令模式。在這種模式中，測試儀與BTS 同步運行，即它與TDMA 幀結構進行同步，這對于接收機誤碼率測量來說極為重要。可以針對每個時隙對所有接收機參數單獨進行測試。此功能對于測試同時支持GSM 和EDGE 的基站來說是必要的。對信道實時編碼/解碼的能力是進行同步測量的基礎。可通過以下方式將儀器與基站進行同步：

*如果基站收發機(BTS) 具有一個復幀時鐘輸出，則可將該信號用于觸發CMU300。還必須考慮一條附加的觸發線。對于BER 測試和EDGE TX 測試，需要使用26 復幀觸發。

*如果只使用RF 接口，則可將測試儀與基站的C0 載波進行同步，就像是手機那樣。這樣就可將測試設置簡化。但是，在測量所使用的業務信道之前，必須激活一個CCH 載波（包括FCCH/SCH 信道和系統信息1 至4）。在成功進行同步之后，就會存在與TCH 的SACCH持續的再同步。
