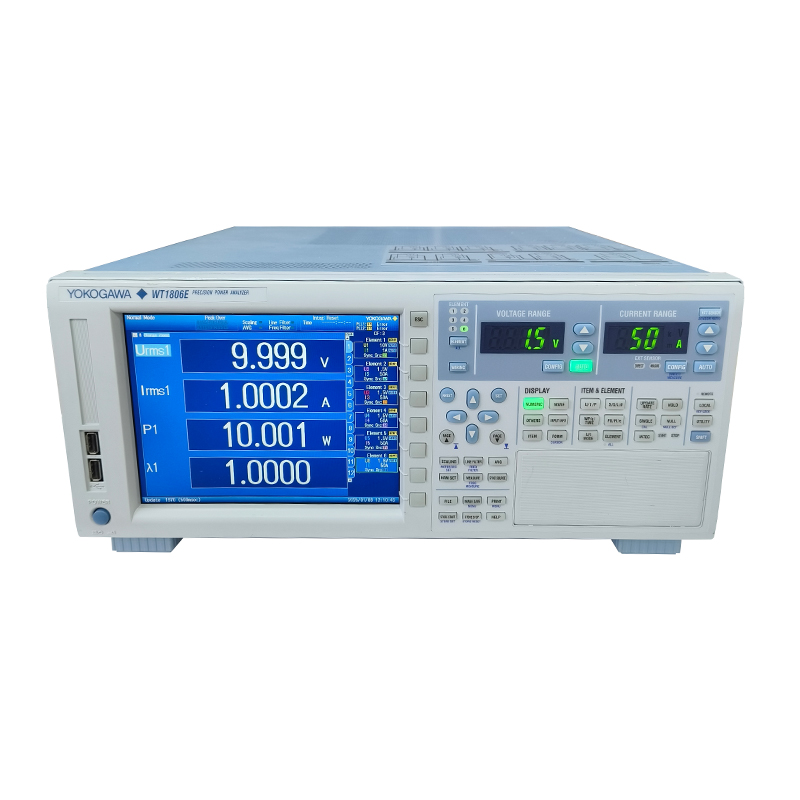

Yokogawa/橫河 WT1806E 高精度 功率分析儀

WT1806E功率分析儀的功率測量，可以幫助減少能源消耗，因?yàn)闇y量總是取得更好性能，也有助于延長電機的壽命，電機通常消耗工廠電力的大部分份額，所以確保電機的佳運行狀態是至關重要的。小的錯位或其他問題通常是肉眼看不見的，在軸上輕微的擺動會對生產力和質量產生負面影響，甚至縮短電機的壽命。 電動機是一種將電能轉化為機械能的機電機械。盡管在大小和類型上有差異，但所有的電動機的工作方式基本相同：電流在磁場中穿過線圈，產生一種使線圈旋轉的力，從而產生扭矩。 在電氣系統中，電壓是移動電子所需的力。電流是通過施加特定電壓的材料的每秒充電的速率。通過取電壓并乘以相關的電流，就可以確定功率。P = V * I，其中功率(P)為瓦特，電壓(V)為伏特，電流(I)為安培一瓦(W)是每秒一焦耳的功率單位。對于直流電源，計算方法只是電壓乘以電流： W = V x A。然而，確定交流電源的功率必須包括功率因數（PF），因此：交流系統的W = V x A x PF 功率因數是一個從-1到1的無單位比率，并表示在一個負載下執行工作的實際功率的量。對于功率因數小于統一的情況，幾乎總是這樣，實際功率就會出現損失。這是因?yàn)榻涣麟娐返碾妷汉碗娏髟诒举|(zhì)上是正弦的，與交流電路的電流和電壓的振幅不斷移動，通常不是在完美的對齊。 由于功率是電壓乘以電流（P = V*I），當電壓和電流排列在一起時，功率是高的，因此電壓和電流波形上的峰值和零點同時出現。這將是一個典型的簡單的電阻負載。在這種情況下，兩個波形彼此“相位”，功率因數為1。這是一種罕見的情況，因?yàn)閹缀跛械呢?fù)載都不是簡單的和完美的電阻性的。 當兩個波形信號與點對點不相關時，這兩個波形被稱為“失相”或“相移”。這可能是由感應載荷或非線性載荷引起的。在這種情況下，功率因數將小于1，實現的實功率將更少。 由于交流電路中電流和電壓可能發生的變化，功率的測量是幾種不同的方法。
