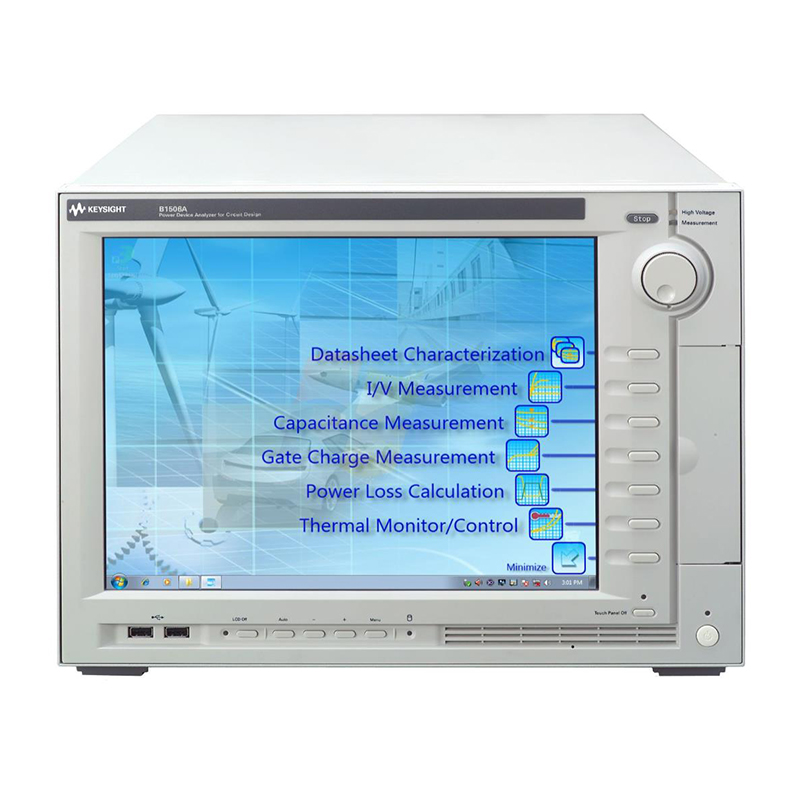

是德用于電路設計的 B1506A 功率器件分析儀/曲線追蹤儀

Keysight B1506A 功率器件分析儀/曲線追蹤儀是一款用于電路設計的綜合解決方案，可幫助電力電子電路設計人員選擇適合自身應用的功率器件，讓其電力電子產品發揮價值。 它可以評測器件在不同工作條件下的所有相關參數，包括 IV 參數（擊穿電壓和導通電阻）、三端 FET 電容、柵極電荷和功率損耗。 用于電路設計的 B1506A 功率器件分析儀/曲線追蹤儀具有完整的曲線追蹤儀功能以及其他功能。 B1506A 的常規特性 高達 3 kV/1500 A 的寬廣工作范圍 從 -50 °C 到 +250 °C 的全自動快速熱測試 自動創建功率器件（半導體和元器件）的技術資料 自動記錄功能可防止數據丟失 B1506A IV 套件特性 可對封裝和晶圓上器件進行全自動快速 IV 測量（Ron、BV、泄漏、Vth、Vsat 等） 窄 IV 脈沖寬度（窄 10 μs）可防止器件自發熱，更準確地測試器件實際性能 示波器視圖（時域視圖）可以監測實際電壓/電流脈沖波形，以便進行準確測量 配置可以靈活擴展，添加 CV 和 Qg，將電流范圍從 20 A 擴展到 500 A 或 1500 A B1506A 套件的完整特性 IV 套件的全部特性 測量封裝器件在 3 kV 時的晶體管輸入、輸出和反向傳輸電容（Ciss、Coss、Crss、Cies、Coes、Cres）以及柵極電阻（Rg） 測量封裝器件的柵極電荷（Qg）曲線 計算功率損耗（傳導、驅動和開關損耗） B1506A 具有豐富的功能，有助于在實際電路工作條件下發現不合格器件，這類工作條件包括寬廣的電壓和電流范圍（3 kV 和 1500 A）、寬廣的溫度測量范圍（-50 °C 至 +250 °C）、快速脈沖生成能力和 nA 級以下的電流測量分辨率。 其獨特的軟件界面采用了用戶十分熟悉的器件技術資料格式，因此用戶無需任何正式培訓即可輕松表征器件。 測試夾具內的集成開關電路支持全自動測試，能夠在高電壓測試與大電流測試之間，以及 IV 和 CV 測量之間自動切換。 此外，獨特的插入式器件測試夾具插座適配器可避免電纜連接和其他人為誤差。 B1506A 還支持全自動熱表征。 這一操作可通過集成的 Thermostream 控件或 Thermal Plate 完成。 由于被測器件非常接近 B1506A 的測量資源，因此不存在由氣候室電纜延伸段引起的大寄生效應。 有鑒于此，您可以在低溫和高溫條件下準確評估高達 1500 A 的無振蕩超大電流。B1506A 有助于您充分發揮產品的價值并加快產品開發，從而徹底轉變電力電子電路設計。 IV 套件（H20、H50、H70）的價格與那些傳統的曲線追蹤儀差不多。使用 B1506A，您可以獲得更多的特性。 您也可以升級任何 B1506A IV 套件（H20、H50、H70）來增加電流量程，或者添加 CV/Qg 測量功能（選件 H21、H51、H71）。 B1506A IV 套件 B1506A-H20 20 A / 3 kV IV 測量 B1506A-H50 500 A / 3 kV IV 測量 B1506A-H70 1500 A / 3 kV IV 測量 B1506A 完整套件 B1506A-H21 20 A / 3 kV IV、C-V 和柵極電荷測量 B1506A-H51 500 A / 3 kV IV、C-V 和柵極電荷測量 B1506A-H71 1500 A / 3 kV IV、C-V 和柵極電荷測量
