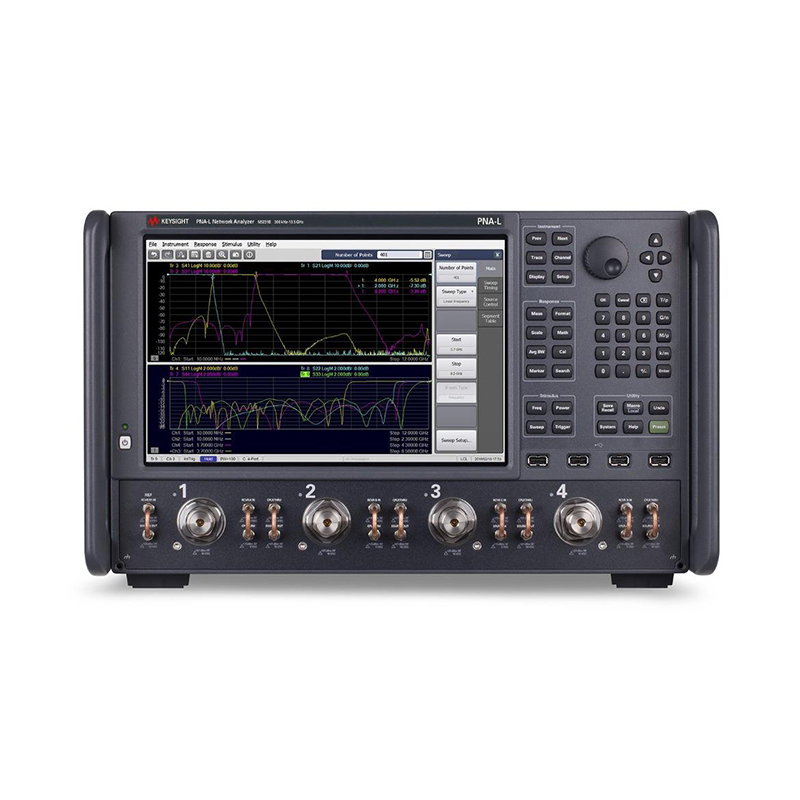

網絡分析儀主要用于測量 S 參數（散射參數）、阻抗參數、傳輸參數等網絡參數，以下是這些參數及其物理意義的具體介紹：

　　S 參數（散射參數）

　　S11（輸入反射系數）：表示從端口 1 輸入的信號，有多少能量被反射回端口 1。它反映了網絡輸入端的匹配情況，S11 為 0 時表示完全匹配，沒有反射，其值越接近 1，說明反射越大，匹配越差。

　　S21（正向傳輸系數）：代表從端口 1 輸入的信號傳輸到端口 2 的能量大小。它體現了網絡的正向傳輸特性，用于衡量信號在網絡中的傳輸增益或損耗，S21 的值以 dB 為單位，正值表示增益，負值表示損耗。

　　S12（反向傳輸系數）：與 S21 相反，是從端口 2 輸入的信號傳輸到端口 1 的能量情況，反映了網絡的反向傳輸特性，在一些雙向通信或有反饋的網絡中，S12 是重要的評估指標。

　　S22（輸出反射系數）：表示從端口 2 輸入的信號被反射回端口 2 的能量比例，用于評估網絡輸出端的匹配狀態，物理意義與 S11 類似，只是針對端口 2 而言。

　　阻抗參數

　　輸入阻抗：是指網絡在輸入端呈現的阻抗，它決定了網絡從信號源獲取能量的能力。當輸入阻抗與信號源阻抗匹配時，能實現大功率傳輸。若不匹配，會導致信號反射，影響傳輸效率和信號質量。

　　輸出阻抗：是網絡在輸出端呈現的阻抗，它決定了網絡對負載的驅動能力。輸出阻抗與負載阻抗匹配時，能保證信號有效傳輸到負載，避免信號失真和功率損耗。

　　傳輸參數

　　插入損耗：是指信號通過網絡后功率的減少量，反映了網絡對信號的衰減程度。插入損耗與 S21 有密切關系，通常用 - 20log|S21 | 來計算。插入損耗越低，說明網絡對信號的傳輸性能越好。

　　回波損耗：用于衡量信號在網絡端口處的反射情況，與反射系數相關，通常用 - 20log|S11 | 或 - 20log|S22 | 計算。回波損耗越大，說明反射越小，端口匹配越好。

　　這些網絡參數從不同角度描述了網絡的特性，工程師通過測量和分析這些參數，能夠深入了解網絡的性能，進而進行網絡的設計、優化和故障排查等工作，確保網絡在各種應用中能夠有效、穩定地運行。
