安捷倫MSO9404A混合信號示波器4G 四通道

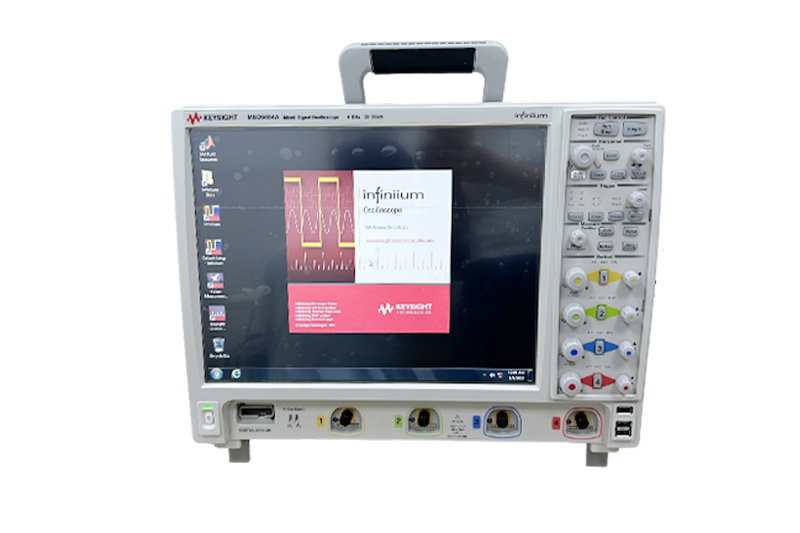

KEYSIGHT MSO9404A（安捷倫）示波器

Keysight MSO9404A 示波器配備 15 英寸 XGA 顯示器，包裝厚度僅為 9 英寸（23 厘米），重量僅為 26 磅（11.8 公斤）您有限的工作臺空間。該示波器旨在為您提供廣泛的測量能力，以滿足您現在和未來的需求。16 個完全集成、時間對齊的數字通道讓您深入了解時序關系并允許觸發。利用可選的集成協議查看器快速隔離導致錯誤的物理層問題。

帶寬：4 GHz
通道：4 個模擬和 16 個數字
采樣率：20 GSa/s
記錄長度：40 Mpts
串行協議應用，包括 I2C、SPI、RS-232、CAN、LIN Flexray、JTAG 和 USB 2.0
串行物理層應用，包括以太網
抖動分析應用程序，包括 EZJIT 和 EZJIT Plus
本底噪聲：50 mV/div 時為 1.24 mVrms
典型上升/下降時間：253 ps (10-90%)、174 ps (20-80%)
操作系統：Windows 7
顯示器尺寸：15英寸
三合一儀器：示波器、邏輯分析儀和協議分析儀
以每通道 20 Mpts 的速度捕獲更多數據，可升級到 1 Gpts
使用 20 GSa/s 采樣率和 InfiniiScan 高級觸發查看更多信號細節
