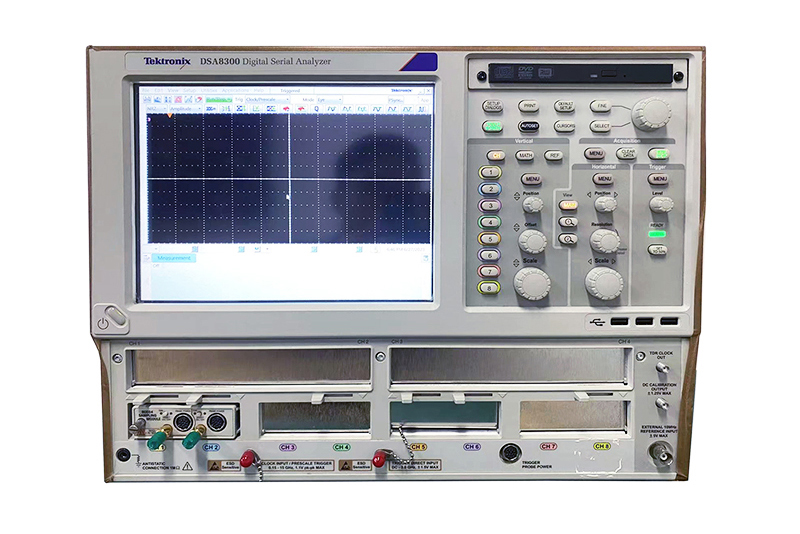

泰克Tektronix DSA8300 數字串行分析儀采樣示波器

泰克DSA8300數字采樣示波器是一款先進的等效時間采樣示波器，為通信信號分析、串行數據網絡分析以及串行數據鏈路分析應用提供業內領先的保真測量和分析功能。

特點

在配備82A04相位參考模塊時，在*多6條通道上典型值為<200 fs="">

電接口分辨率：<20>

光接口分辨率取決于光接口模塊的動態范圍 – 從80C07B (1 mW全量程)的<20 nw="">

超低時基抖動

在同時采集的*多8條通道上，典型值為425 fs

主要性能指標

垂直分辨率

　　在采樣模塊的動態范圍內 16 位

　　電接口分辨率：<20>

　　光接口分辨率視光接口模塊的動態范圍而定，從 80C07B（1 mW 全量程）的<20 nw="">

　　水平系統

　　主時基和放大視圖時基，水平量程

　　100 fs/div - 1 ms/div，1-2-5 順序或 100 fs 增量

　　時間間隔精度

　　觸發直接（前面板）輸入水平量程為 >20 ps/div，測量間隔右面的點<150 ns="">

　　水平量程 ≤20 ps/div，測量間隔右面的點<150 ns="">

　　時鐘輸入/預定標觸發（前面板），眼圖或碼型模式

　　平均精度取決于時鐘輸入精度 STDEV：<0.7 ps="">

　　時鐘輸入/預定標觸發（前面板），其他模式

　　水平量程為 >20 ps/div，測量間隔右面的點<150 ns="">

　　水平量程 ≤20 ps/div，測量間隔右面的點<150 ns="">

　　TDR時鐘觸發（鎖定到外部10 MHz時鐘）

　　水平量程為 >20 ps/div，測量間隔右面的點<150 ns="">

低時基抖動:

最大 8 條同時采集的通道上典型值為 425 fs

82A04B 相位基準模塊中，最多 6 條通道上<100 fs="">

垂直分辨率 – 16 位模數轉換器

電接口分辨率：<20>

光接口分辨率從 80C07B（1 mW 全量程）的<20 nw="">

光接口帶寬 >80 GHz

電接口帶寬 >70 GHz

為 NRZ、RZ 和脈沖信號類型提供了超過 120 種自動測量功能

80 多種行業標準模板，自動進行模板測試

復雜抖動/噪聲/BER/SER 分析 (80SJNB)，支持復雜測量 TDECQ 1, SNDR 2 (應用)

1PAM4 發射機和色散眼圖閉合象限。

2S信噪失真比。
