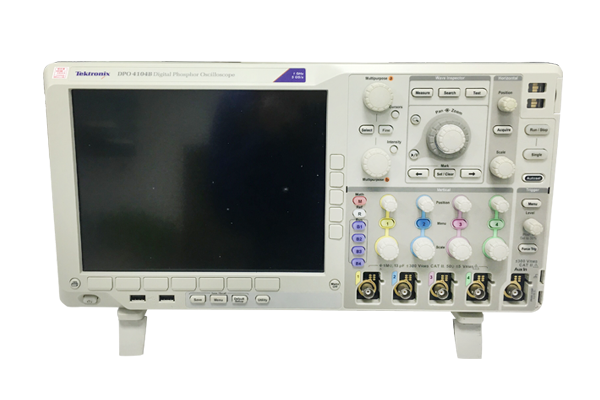

名稱：泰克Tektronix DPO4104B數字示波器

　　性能指標

　　-1 GHz 帶寬型號

　　-4 個模擬通道型號

　　-16 個數字通道(MSO 系列)

　　-所有通道上高達 5 GS/s 的取樣速率

　　-所有通道上高達 20M 點的記錄長度

　　-波形捕獲速率 >50000 wfm/s

　　-標準無源電壓探頭,容性負載低于 4 pF,500 MHz 或 1 GHz 模擬帶寬

　　-觸發套件

　　主要功能

　　-Wave Inspector控件為波形數據提供方便導航和自動搜索

　　-41 個自動測量和 FFT 分析可簡化波形分析

　　-16 個數字通道(MSO 系列)

　　-混合信號設計和分析(MSO 系列)

　　-并行總線上自動觸發、搜索

　　-逐個通道閾值設置

　　-多通道建立和保持觸發

　　-MagniVu 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率

　　-可選的串行觸發和分析 - I2C、SPI、USB、以太網、CAN、LIN、FlexRay、

　　-RS-232/422/485/UART、MIL-STD-1553 和 2S/LJ/RJ/TDM 的自動串行觸發、和搜索選項

　　-TekVPI 探頭接口支持有源探頭、差分和電流探頭進行自動縮放和單位設置

　　-10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器

　　-體型小,重量輕 - 深度 147 毫米(5.8 英寸),重 5 公斤(11 磅)

　　Tektronix DPO4102B-L示波器連接

　　!!  前面板和后面板各有兩個 USB 2.0 主機端口,可快速方便實現數據存儲、打印及連接 USB 鍵盤

　　!!  后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge? 兼容打印機

　　!!  集成 10/100/1000BASE-T 以太網端口實現網絡連接,視頻輸出端口用于將示波器顯示輸出到監視器或投影儀
