阻抗分析儀測量阻抗大小的過程是一個系統而準確的執行，通常涉及以下幾個關鍵步驟：

　　一、準備工作

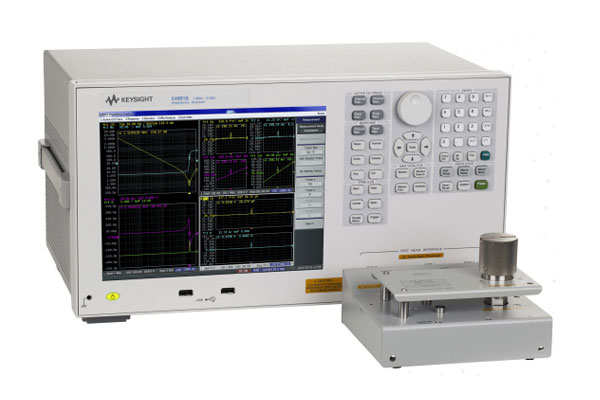

　　選擇合適的阻抗分析儀：根據被測件的特性和所需的測量精度，選擇合適的阻抗分析儀。不同的阻抗分析儀在測量范圍、精度和頻率響應上可能有所不同。校準儀器：在進行測量之前，確保阻抗分析儀已經過正確校準，以保證測量結果的準確性。校準過程可能包括短路校準、開路校準等。

　　二、連接被測件

　　連接測試夾具：將阻抗分析儀的測試夾具連接到儀器上，并確保連接質量良好。連接被測物體：將被測物體（如電路元件、電路板等）連接到測試夾具上，確保連接牢固且沒有短路或斷路現象。

　　三、設置測量參數

　　選擇測試參數：根據需要測量的阻抗類型（如電阻、電感、電容等）和頻率范圍，在阻抗分析儀上設置相應的測試參數。調整測量條件：根據被測件的特性和測量要求，調整測量條件，如電壓電平、掃描速度、測量點數等。

　　四、進行測量

　　啟動測量：在確認所有設置無誤后，啟動阻抗分析儀進行測量。儀器將按照設定的參數和條件，在指定的頻率范圍內對被測件進行掃描測量。記錄數據：在測量過程中，阻抗分析儀會實時顯示測量結果，包括阻抗的模值、相位角等參數。用戶可以根據需要記錄這些數據，以便后續分析。

　　五、數據處理與分析

　　查看測量結果：測量完成后，用戶可以通過阻抗分析儀的顯示界面查看測量結果。這些結果通常以數據表格和圖形（如頻率響應曲線）的形式呈現。分析測量結果：根據測量結果，用戶可以對被測件的阻抗特性進行分析，如評估其電感質量因數（Q因數）、等效串聯電阻等性能參數。

　　六、注意事項
